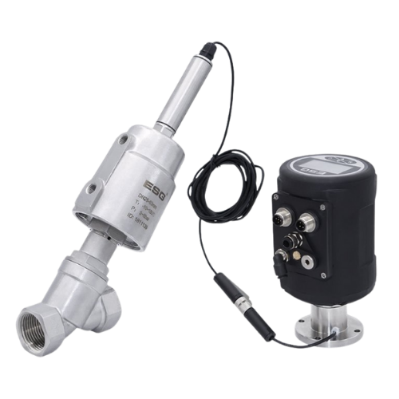

Zawór kątowy sterowany pneumatycznie proporcjonalny Seria 104/124

Parametr Wartość
Rozmiar i typ przyłącza DN4 do DN100 (do DN80 seria 124)
Gwintowane / spawane / kołnierzowe / tri-clamp
Ciśnienie Medium: wg tabeli
Sterujące: 4 do 7 bar
Materiał Stal nierdzewna CF8M, CF8 lub CF3M
Siłownik CF8 lub AL
Uszczelnienie PTFE
Korpus Stal nierdzewna CF8M, CF8 lub CF3M / wykonania specjalne
Temperatura Medium: -10°C do +180°C (+25°C do +220°C wersja do wysokiej temperatury)
Otoczenie: -10°C do +60°C
Sygnał wyjścia analogowego Maksymalne obciążenie 750 Ω przy 0/4-20 mA
Maksymalny prąd 20 mA przy 0-5/10V
Pozostałe parametry Napięcie zasilania: 24 VDC ± 10%
Sygnał sterujący: 0/4-20 mA, 0-5/0-10V
Średnice siłowników: 50, 63, 90, 125 mm
Działanie: napływ pod grzybek lub napływ nad grzybek
Zawory kątowe stosowane do odcinania przepływu mediów płynnych lub lotnych.
