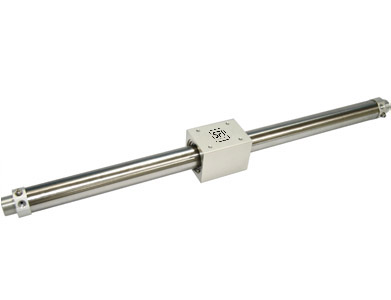

Rodless actuators with magnetic coupling (Ø 10-40 mm)

Parameter Value
Piston diameters [mm] 10, 16, 20, 25, 32, 40
Stroke for piston Ø10 mm 50÷1000
Stroke for piston Ø16 mm 50÷1500
Stroke for piston Ø20 mm 50÷2000
Stroke for piston Ø25 mm 50÷2500
Stroke for piston Ø32 mm 50÷3000
Stroke for piston Ø40 mm 50÷3000
Piston speed [mm/s] 50÷400
Operating pressure [MPa] 0.15÷0.7 MPa (22÷101 psi); 0.2÷0.7 MPa for Ø10 (29÷101 psi)
Piston cushioning Elastic (Ø10), air cushions (Ø16÷40)
Connection ports M5x0.8 (Ø10, 16), 1/8″ (Ø20÷32), 1/4″ (Ø40)
Operating temperature -20÷70 °C -4÷158 °F
