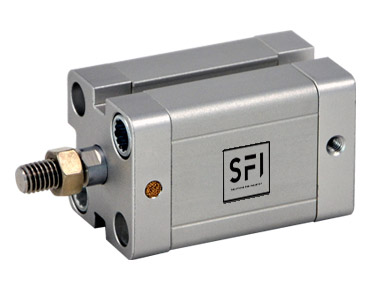

ISO21287 compact actuators with spring extending piston rod (Ø 12-100 mm)

Parameter Value
Piston diameters [mm] 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Stroke for piston Ø12 mm 5÷10
Stroke for piston Ø16 mm 5÷25
Stroke for piston Ø20 mm 5÷25
Stroke for piston Ø25 mm 5÷25
Stroke for piston Ø32 mm 5÷25
Stroke for piston Ø40 mm 5÷25
Stroke for piston Ø50 mm 5÷25
Stroke for piston Ø63 mm 5÷25
Stroke for piston Ø80 mm 5÷25
Stroke for piston Ø100 mm 5÷25
Piston speed [mm/s] 50÷500
Operating pressure [MPa] 0.2÷1.0 (29÷145 psi)
Piston cushioning Elastic
Connection ports M5x0.8 (Ø12÷25), 1/8″ (Ø32÷100)
Operating temperature -20÷70 °C (standard) -40÷70 °C (low temperature version) -4÷158 °F / -40÷158 °F
